Présentation

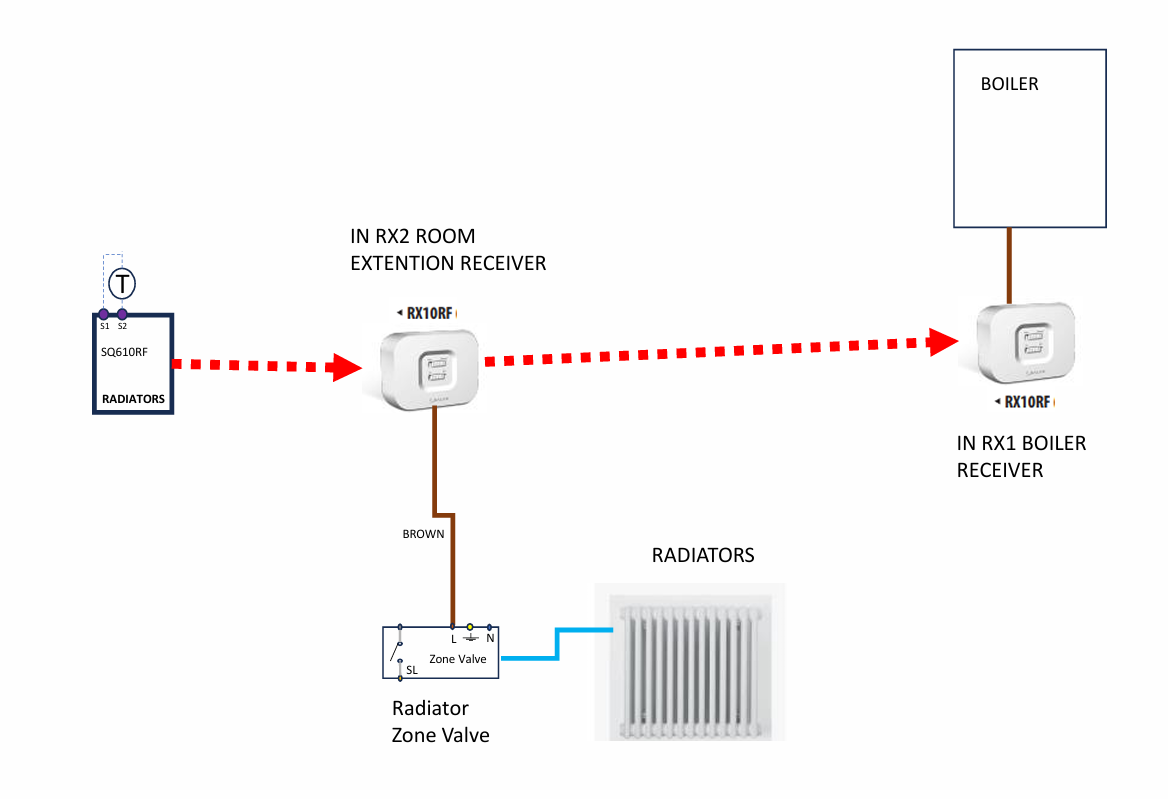

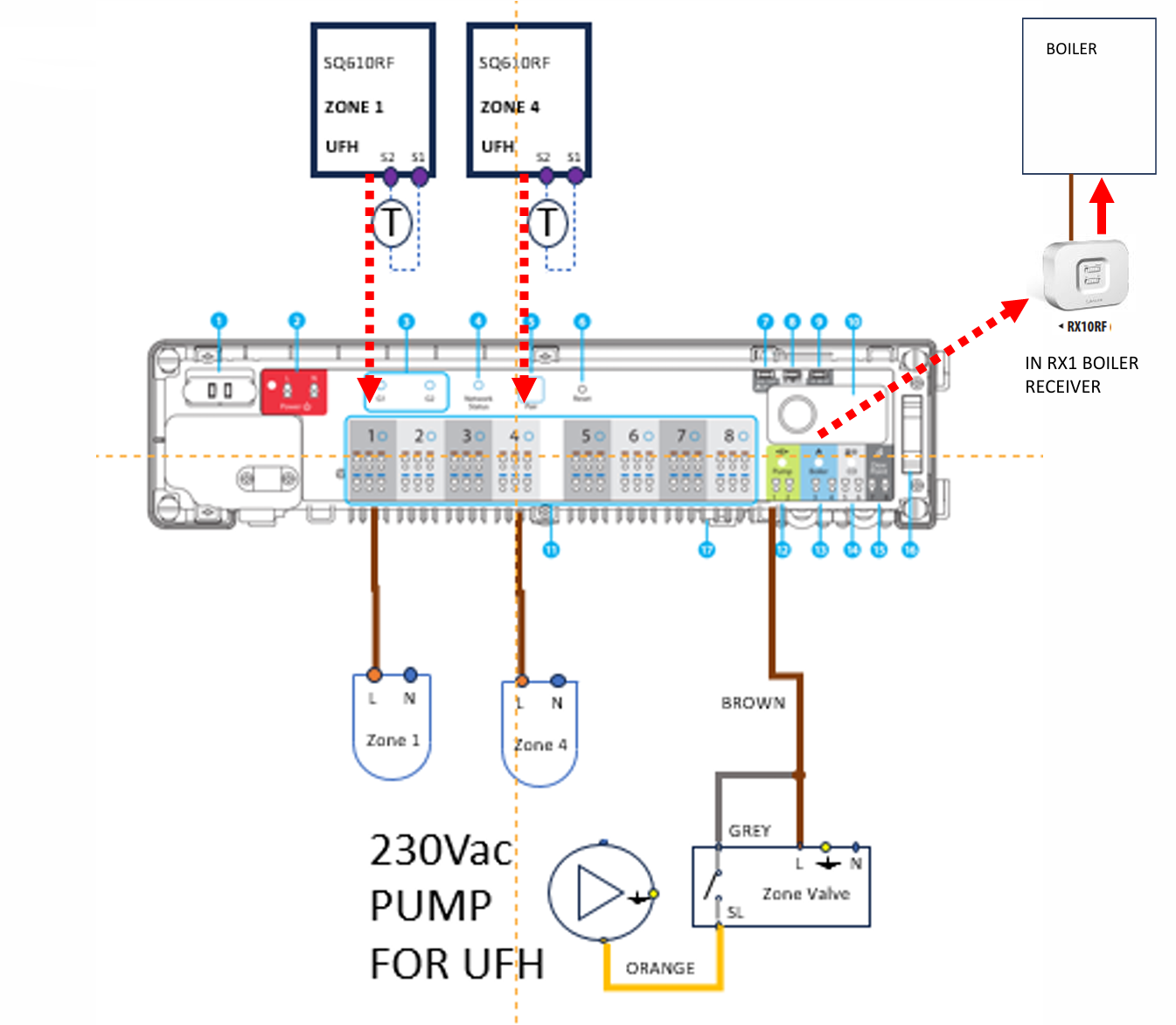

L'image illustre l'utilisation prévue du système RX10RF pour le contrôle du chauffage dans un bâtiment, en différenciant le chauffage par le sol (UFH) et les circuits de radiateurs. Le système utilise une communication sans fil pour gérer différentes zones de chauffage en fonction des demandes des thermostats.

Notes supplémentaires

Le système utilise un module de contrôle d'appareil sans fil lorsqu'un câble ne peut être utilisé entre le centre de câblage KLO8RF et la chaudière.

Le schéma inclut des ajustements ou réglages manuels pour les zones de chauffage sur l'unité KL08RF.

Composants

Chaudière :

La source de chaleur pour l'ensemble du système

Récepteur de chaudière RX10RF :

Reçoit les signaux d'autres appareils RX10RF et active la chaudière. Il y a deux récepteurs RX10RF.

Centre de câblage KLO8RF :

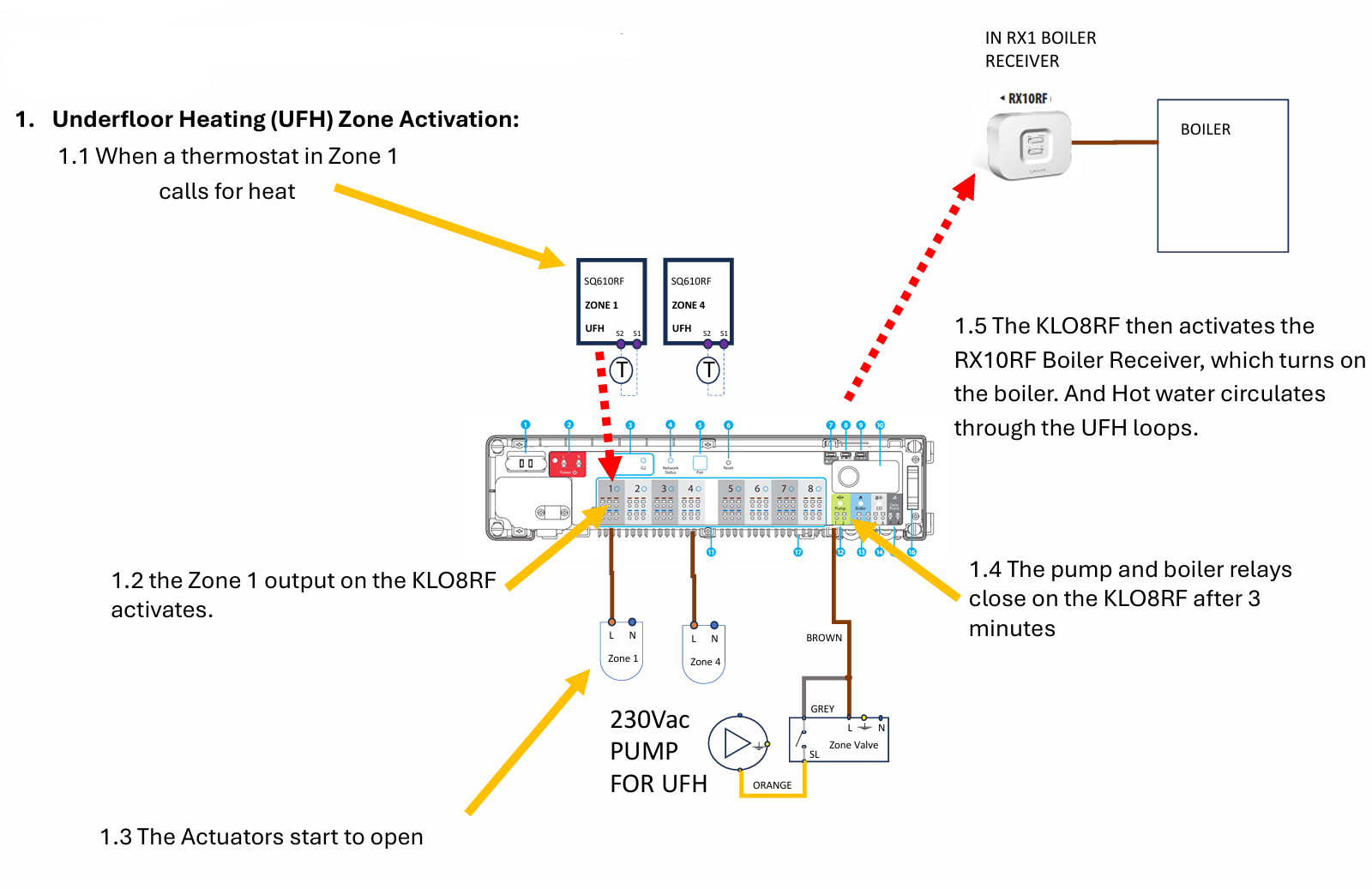

Une unité de contrôle central qui gère l'activation des zones et communique avec la chaudière.

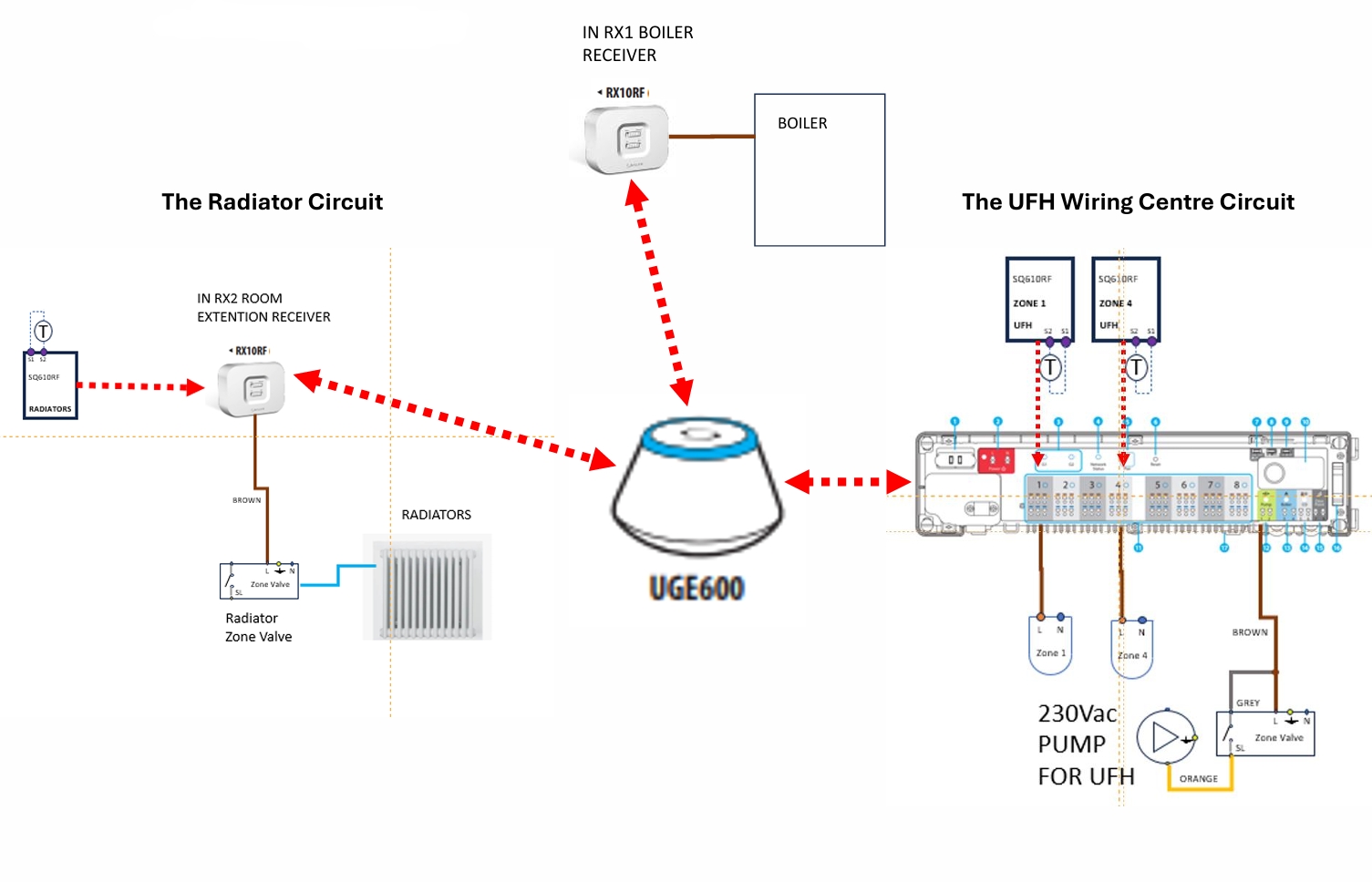

UGE600 :Un module de contrôle d'appareil sans fil supplémentaire à utiliser si un câble ne peut être utilisé entre le centre de câblage KL08RF.

Récepteur d'extension de pièce RX10RF :Reçoit les signaux desthermostats de radiateur.

              RÉCEPTEUR D'EXTENSION DE PIÈCE RX2



Thermostats (SQ610RF) :Situés dans différentes zones (à la fois UFH et radiateur), ces appareils envoient des signaux aux unités de contrôle lorsque de la chaleur est requise.



Vannes de zone :Contrôlent le flux d'eau chaude vers les circuits UFHou les circuits de radiateur.



Pompe 230Vac :Fait circuler l'eau à travers les boucles de chauffage par le sol.

POMPE 230Vac POUR UFH

DISPOSITION GÉNÉRALE DU SYSTÈME

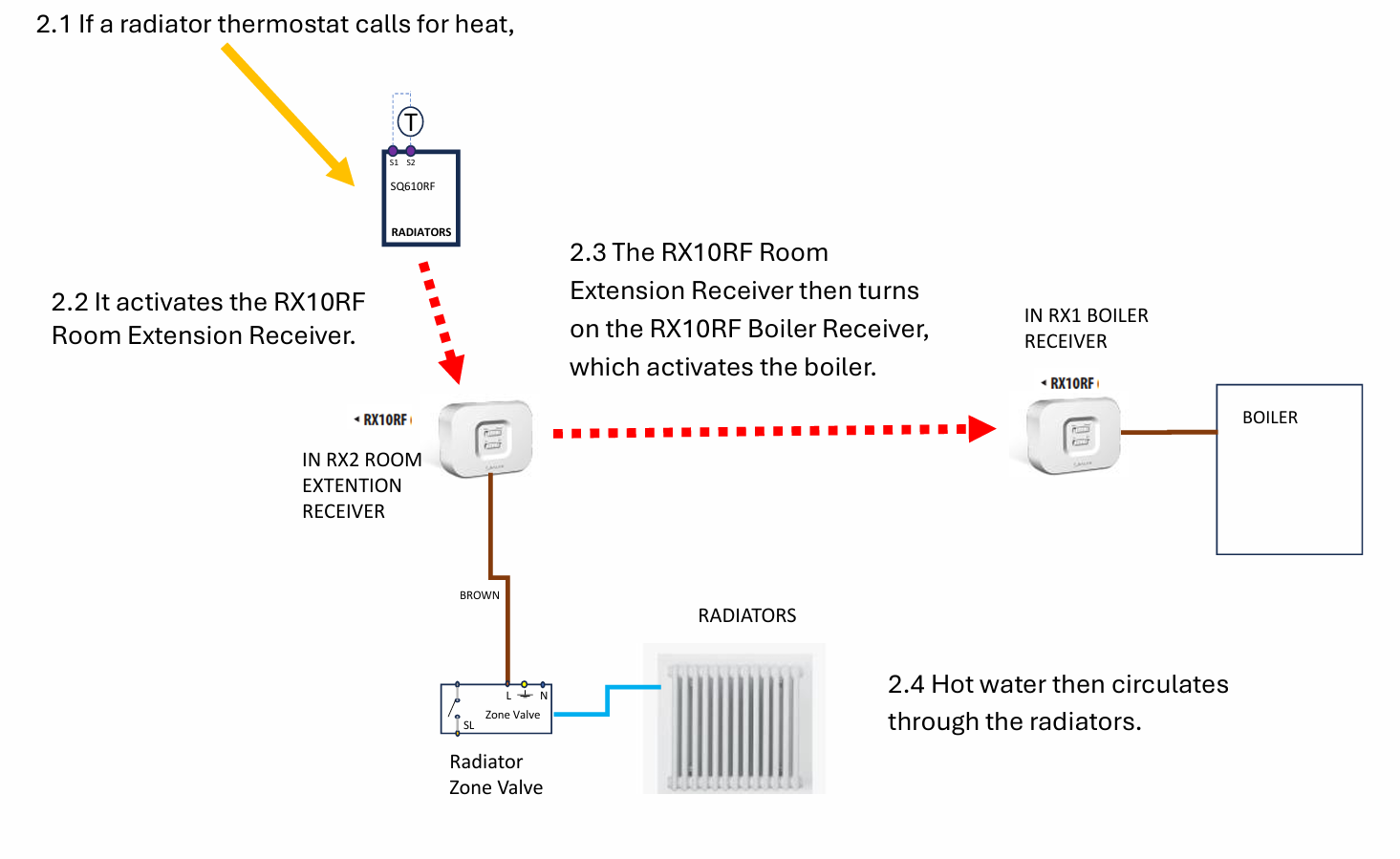

2. Activation de la zone de radiateur :
